Raspberry PI

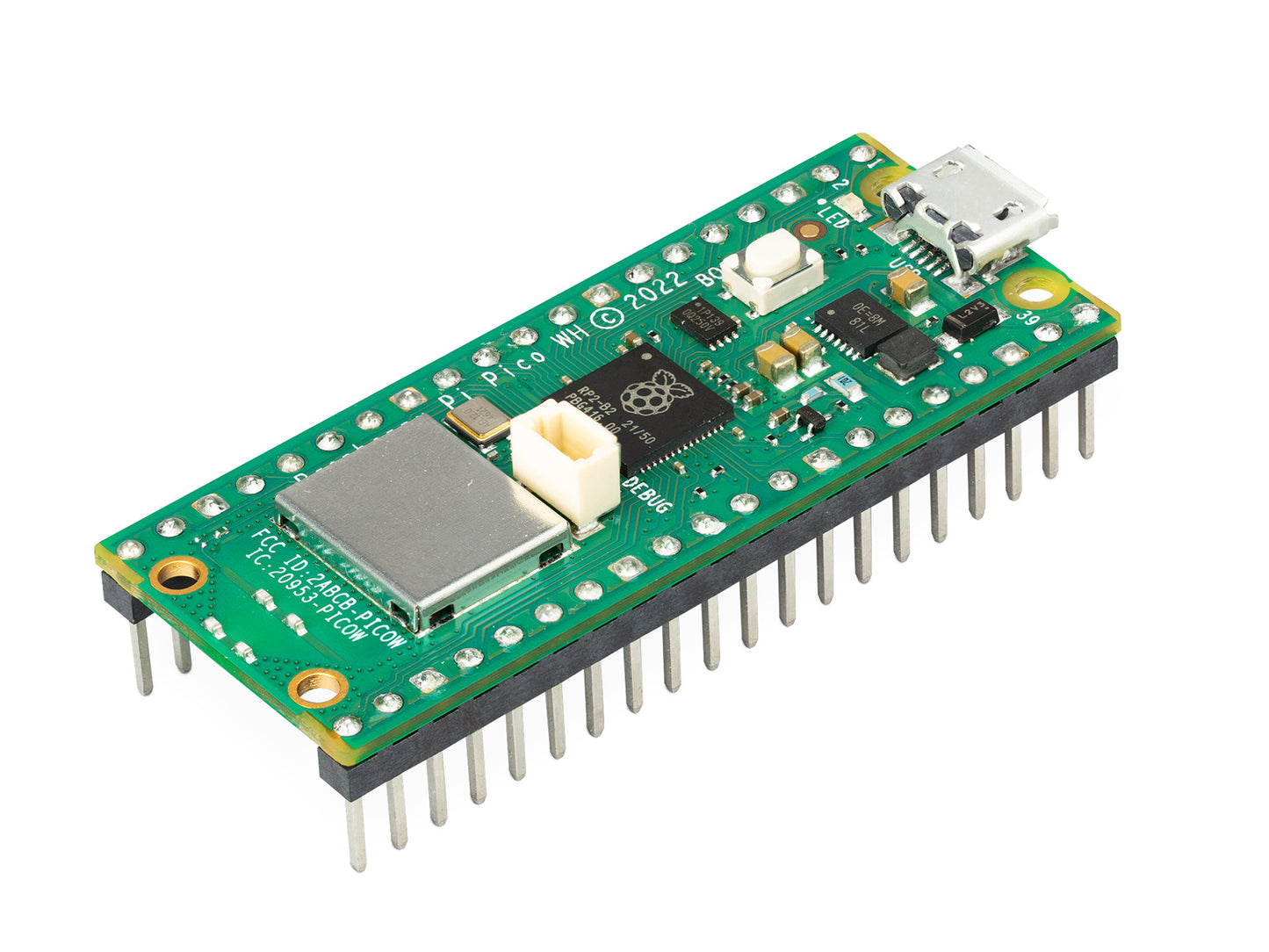

Raspberry Pi Pico WH

Raspberry Pi Pico WH

Normaalihinta €12,90
Normaalihinta Alennushinta €12,90
Alennus Loppuunmyyty
Sis. ALV 24% Toimitusaika 1-4 arkipäivää.

17 varastossa

Raspberry Pi Pico WH - mikrokontrolleri

Tämä malli on varustettu langattomilla ominaisuuksilla ja header pinneillä

Raspberry Pi Pico WH on Pico malliston lippulaiva kaikilla herkuilla, WiFi + Bluetooth + pinnit

Saatavilla myös malli ilman esijuotettua pinnirimaa Pico W ilman wifi tai bluetooth toimintoja Pico sekä Pico H

Raspberry Pi -säätiö mullisti yhden kortin tietokoneet julkaisemalla Raspberry Pi -tietokoneen, ja nyt he ovat valmiita tekemään saman mikro-ohjaimille uuden Raspberry Pi Pico WH:n myötä. Tämä edullinen mikro-ohjainkortti sisältää voimakkaan uuden piirin, RP2040:n, ja kaikki tarvittavat ominaisuudet IoT-sisällytetyille elektroniikkaprojekteille stressittömään hintaan.

Raspberry Pi Pico WH tuo mukanaan WiFi + BLE:n tuen, langattoman verkkoyhteyden Pico-alustalle säilyttäen täydellisen pinniyhteensopivuuden vanhemman sisaruksensa kanssa.

Raspberry Pi Pico WH on kuin klassinen Pico, mutta lisää esijuotetut pinnit, uuden 3-pinnisen virheenkorjausliittimen ja sisäisen yksikaistaisen 2,4 GHz:n langattoman rajapinnan (802.11n) käyttäen Infineon CYW4343:a säilyttäen Pico-muotoilun. Sisäisellä 2,4 GHz:n langattomalla rajapinnalla on seuraavat ominaisuudet:

Langaton (802.11n), yksikaistainen (2,4 GHz) WiFi, jossa on WPA3 ja Soft Access Point, joka tukee jopa 4 asiakasta Bluetooth Low Energy - huomaa, että tätä ei vielä tueta ohjelmistossa, se on vain laitteiston ominaisuus. Langaton rajapinta on yhdistetty SPI:n kautta RP2040-mikro-ohjaimeen ja siinä on Micropython-ajuri langattomalle toiminnalle Johtuen pinnirajoituksista (Pico tuo esiin kaikki GPIO:t) jotkut langattoman rajapinnan pinnit jaetaan näkyvien tyynyjen kanssa:

SPI CLK jaetaan VSYS-monitorin kanssa, joten vain silloin, kun SPI-tapahtumaa ei ole käynnissä, voidaan VSYS lukea ADC:n kautta. Infineon CYW43439:n SPI DIN/DOUT ja IRQ jakavat kaikki yhden liitännän RP2040:ssa. Vain silloin, kun SPI-tapahtumaa ei ole käynnissä, on sopivaa tarkistaa IRQ:t. Rajapinta toimii tyypillisesti 33 MHz:n taajuudella. Parhaan langattoman suorituskyvyn saavuttamiseksi antennin tulisi olla vapaassa tilassa. Esimerkiksi metallin asettaminen alle tai lähelle antennia voi vähentää sen suorituskykyä sekä vahvistuksen että kaistanleveyden osalta. Maadoitetun metallin lisääminen antennin sivuille voi parantaa antennin kaistanleveyttä.


Tekniset tiedot

Dual ARM Cortex-M0+ @ 133MHz
264kB on-chip SRAM in six independent banks
Support for up to 16MB of off-chip Flash memory via dedicated QSPI bus
DMA controller
Fully-connected AHB crossbar
Interpolator and integer divider peripherals
On-chip programmable LDO to generate core voltage
2 on-chip PLLs to generate USB and core clocks
30 GPIO pins, 4 of which can be used as analog inputs
Peripherals
2 UARTs
2 SPI controllers
2 I2C controllers
16 PWM channels
USB 1.1 controller and PHY, with host and device support
8 PIO state machines

Paketin sisältö

1kpl Raspberry Pi Pico
