Raspberry Pi Pico W

Raspberry Pi Pico W - mikrokontrolleri

Tämä malli on varustettu langattomilla ominaisuuksilla

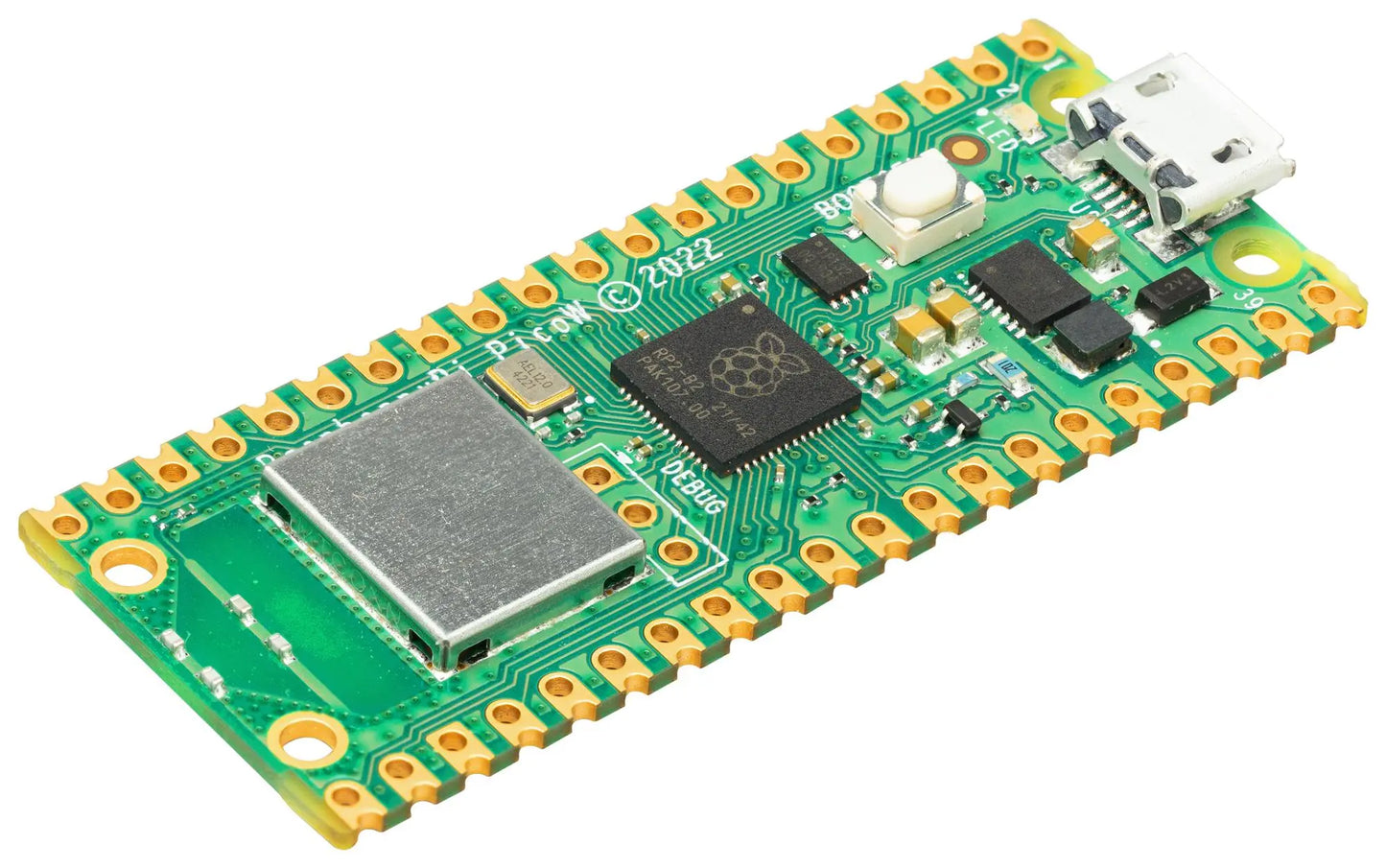

Raspberry Pi Pico W on Pico malliston lippulaiva kaikilla herkuilla, WiFi + Bluetooth

Saatavilla myös malli esijuotetuilla pinneilla Pico WH tai ilman wifi ja bluetooth ominaisuuksia Pico sekä Pico H

Raspberry Pi -säätiö mullisti yhden kortin tietokoneet julkaisemalla Raspberry Pi -tietokoneen, ja nyt he ovat valmiita tekemään saman mikro-ohjaimille uuden Raspberry Pi Pico WH:n myötä. Tämä edullinen mikro-ohjainkortti sisältää voimakkaan uuden piirin, RP2040:n, ja kaikki tarvittavat ominaisuudet IoT-sisällytetyille elektroniikkaprojekteille stressittömään hintaan.

Raspberry Pi Pico W tuo mukanaan WiFi + BLE:n tuen, langattoman verkkoyhteyden Pico-alustalle.

Raspberry Pi Pico W on kuin klassinen Pico, mutta lisää langattomat yhteydet, uuden 3-pinnisen virheenkorjausliittimen ja sisäisen yksikaistaisen 2,4 GHz:n langattoman rajapinnan (802.11n) käyttäen Infineon CYW4343:a säilyttäen Pico-muotoilun. Sisäisellä 2,4 GHz:n langattomalla rajapinnalla on seuraavat ominaisuudet:

Langaton (802.11n), yksikaistainen (2,4 GHz) WiFi, jossa on WPA3 ja Soft Access Point, joka tukee jopa 4 asiakasta Bluetooth Low Energy - huomaa, että tätä ei vielä tueta ohjelmistossa, se on vain laitteiston ominaisuus. Langaton rajapinta on yhdistetty SPI:n kautta RP2040-mikro-ohjaimeen ja siinä on Micropython-ajuri langattomalle toiminnalle Johtuen pinnirajoituksista (Pico tuo esiin kaikki GPIO:t) jotkut langattoman rajapinnan pinnit jaetaan näkyvien tyynyjen kanssa:

SPI CLK jaetaan VSYS-monitorin kanssa, joten vain silloin, kun SPI-tapahtumaa ei ole käynnissä, voidaan VSYS lukea ADC:n kautta. Infineon CYW43439:n SPI DIN/DOUT ja IRQ jakavat kaikki yhden liitännän RP2040:ssa. Vain silloin, kun SPI-tapahtumaa ei ole käynnissä, on sopivaa tarkistaa IRQ:t. Rajapinta toimii tyypillisesti 33 MHz:n taajuudella. Parhaan langattoman suorituskyvyn saavuttamiseksi antennin tulisi olla vapaassa tilassa. Esimerkiksi metallin asettaminen alle tai lähelle antennia voi vähentää sen suorituskykyä sekä vahvistuksen että kaistanleveyden osalta. Maadoitetun metallin lisääminen antennin sivuille voi parantaa antennin kaistanleveyttä.
