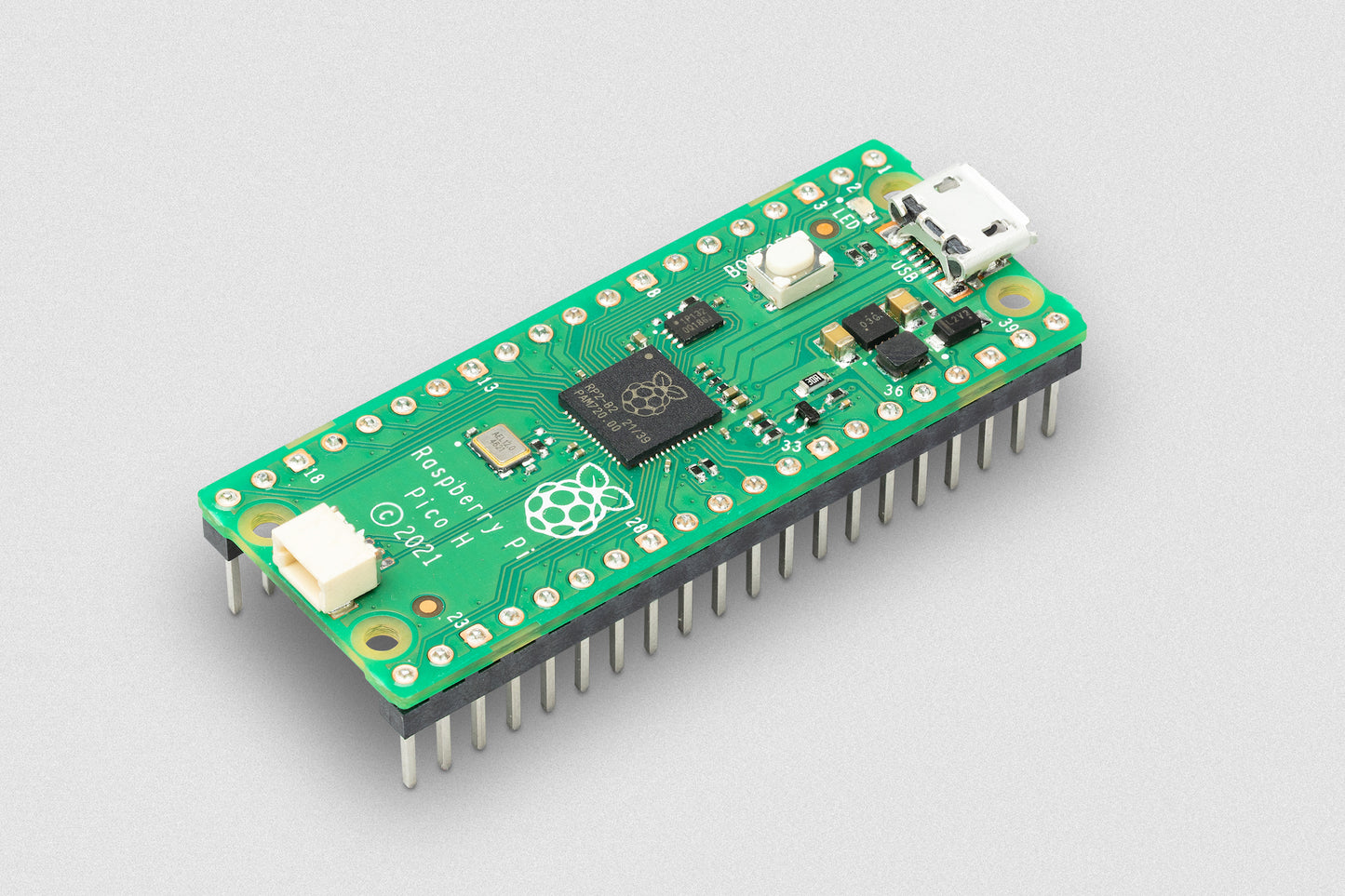

Raspberry Pi Pico H

Raspberry Pi Pico H - mikrokontrolleri

Tämä malli on varustettu header pinneillä

Edullinen ja suorituskykyinen mikrokontrolleri, joka on rakennettu Raspberry Pi:n omalle sirulle - RP2040.

Raspberry Pi Pico on Raspberry Pi:n ensimmäinen mikrokontrollerilevy, joka on suunniteltu erityisesti laskentaan. Mikrokontrollerit ovat erityyppisiä laitteita kuin yhden piirilevyn tietokoneet(kuten Raspberry Pi 5 ja aiemmat Pi-sukupolvet); ne eivät aja käyttöjärjestelmää ja yleensä ne on ohjelmoitu suorittamaan vain yhtä tehtävää - vaikka tehtävä voi olla melko monimutkainen ja jännittävä! Ne ovat täydellisiä laitteistoprototyyppeihin ja käytettäviksi räätälöityjen laitteiden, koneiden ja keksintöjen aivoissa.

Pico:n voi helposti ohjelmoida uudelleen USB:n kautta Raspberry Pi:ltä tai tietokoneelta käyttäen C/C++ SDK:ta tai virallista MicroPython-porttia. Aloitussivu on paras paikka aloittaa, tai vieritä alaspäin linkkeihin, joissa on teknistä dokumentaatiota sekä Raspberry Pi Pico mikrokontrollerista että RP2040 mikrokontrollerisirusta.

Virallisessa Raspberry Pi Pico H versiossa on esiasennetut pinniotsikot ja esiasennettu debug-liitin (3-pin JST-SH)

Levyn tekniset tiedot: Raspberry Pi Pico on edullinen, korkeasuorituskykyinen mikrokontrolleri, jossa on joustavat digitaaliset rajapinnat ja se on rakennettu Raspberry Pi:ssä suunnitellulla piillä. Keskeisiä ominaisuuksia ovat:

• RP2040 mikrokontrollerisiru, jonka on suunnitellut Raspberry Pi
• Kahden ytimen ARM Cortex M0+ -prosessori, vaihtuvalla kellotaajuudella, joka toimii jopa 133 MHz:ssä
• 264 kt SRAM-muistia ja 2 Mt sisäistä Flash-muistia
• Castellated-moduuli mahdollistaa suoran juottamisen kantalevyihin
• USB 1.1 Isäntä- ja laitelaite-tuki
• Pienitehoiset lepo- ja horrostilat
• Vedä ja pudota -ohjelmointi massamuistin kautta USB:llä
• 26 monitoimista GPIO-pinniä
• 2×SPI, 2×I2C, 2×UART, 3×12-bittinen ADC, 16×ohjattavaa PWM-kanavaa
• Tarkka kello ja ajastin sirulla
• Lämpötila-anturi
• Kiihdytetyt liukulukukirjastot sirulla
• 8×Ohjelmoitavaa IO (PIO) -tilaa

Dokumentaatio: Dokumentaatio Raspberry Pi Pico -levylle ja RP2040 mikrokontrollerille:

• Raspberry Pi Pico Datasheet - RP2040-pohjainen mikrokontrollerilevy
• RP2040 Datasheet - Mikrokontrolleri Raspberry Pi:ltä
• Hardware design with the RP2040  - RP2040-mikrokontrollerin käyttö levyjen ja tuotteiden rakentamiseen
• Getting Started with Raspberry Pi Pico - C/C++-kehitys Pico:lla ja muilla RP2040-pohjaisilla mikrokontrollerilevyillä
• Pico C/C++ SDK - Kirjastot ja työkalut C/C++-kehitykseen RP2040-mikrokontrollerilla
• Pico Python SDK - MicroPython-ympäristö RP2040-mikrokontrollerille
• Raspberry Pi Pico C/C++ SDK:n API-tason Doxygen-dokumentaatio

Pinout: Raspberry Pi Pico:n pinout(pinnijärjestys) osoitteessa pico.pinout.xyz.
