Raspberry Pi M.2 HAT+

Raspberry Pi M.2 Hattu

Liitä Raspberry Pi 5 -laitteeseesi M.2-lisälaitteita, kuten NVMe-asemia ja tekoälykiihdyttimiä, PCIe 2.0 -liitännän kautta. Raspberry Pi M.2 HAT+ tarjoaa nopean, jopa 500 MB/s tiedonsiirtonopeuden ja mahdollistaa tehokkaan M.2-laitteiden hyödyntämisen.

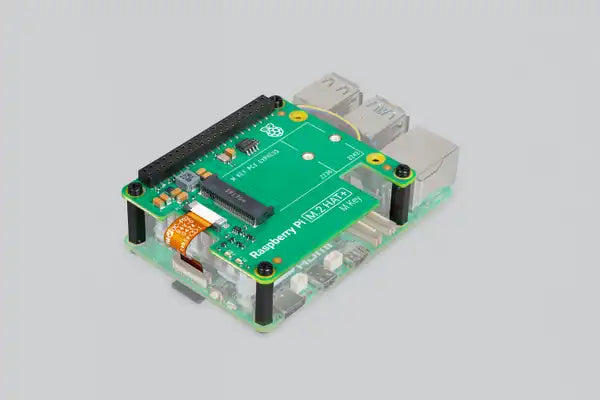

Raspberry Pi M.2 HAT+

on suunniteltu erityisesti Raspberry Pi 5 varten, tarjoten tavan yhdistää M.2 M Key -liitäntäisiä laitteita (2230 ja 2242) Raspberry Pi PCI Express 2.0 -väylään. Pi5 M2 HAT+ pystyy syöttämään liitetyille M.2-laitteille jopa 3A virtaa ja tukee uusinta Raspberry Pi -ohjelmistoa ja -laitteistoa. Tämä lisälevy on täydellinen ratkaisu nopeutta ja laajennettavuutta vaativiin projekteihin.

Tekniset tiedot

• Liitäntä: Yhden kaistan PCIe 2.0 -väylä (huippunopeus 500 MB/s)
• Tuki: M.2 M Key -liitäntäiset laitteet (2230 ja 2242 koot)
• Virransyöttö: Jopa 3A liitetyille M.2-laitteille
• LED-merkkivalot: Virta- ja aktiivisuusilmaisimet
• Yhteensopivuus: Raspberry Pi HAT+ -spesifikaatio
• Paketin sisältö:
  • Ribbon cable
  • 16 mm pinottava liitin
  • Kierretetyt standoffruuvit ja mutterit
  • Kahdella laipalla varustettu kierreruuvi M.2-laitteen kiinnitykseen

Asennusohjeet

1. Kiinnitä nauhakaapeli Raspberry Pi 5


   FPC-liitäntään.
2. Aseta M.2-laite HAT+


   liitäntään ja kiinnitä mukana toimitetulla ruuvilla.
3. Liitä HAT+ Raspberry Pi 5


   käyttämällä pinottavaa liitintä.
4. Varmista, että Raspberry Pi -laitteiston ja -ohjelmiston yhteensopivuus on ajan tasalla.

Lisätietoja:

Pi5 M.2 HAT+ Product brief
Pi5 M.2 HaT+ Instructions
Pi5 M2. HaT+ Schematic
